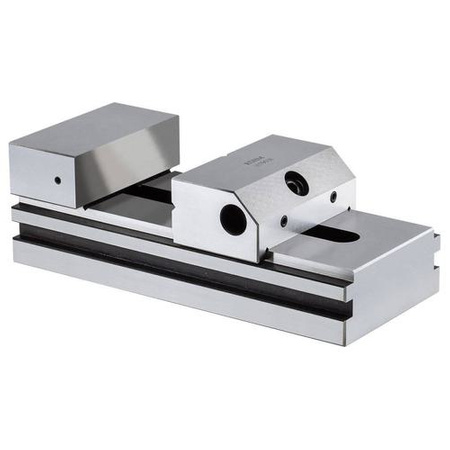

Imadło precyzyjne PL-S, wielkosc 3 120mm RÖHM

Imadło precyzyjne PL-S

Wykonanie: korpus i szczęki ze stopowej stali narzędziowej, hartowane i precyzyjnie szlifowane. Szczęka stała jest gładka, szczęka ruchoma ma poziomo i pionowo szlifowaną pryzmę i mechanizm szybkiej regulacji. Mocowanie i luzowanie za pomocą klucza imbusowego. Z mechanizmem szybkiej regulacji i efektem dociągania w dół. Szczęka mocująca przestawiana stopniowo, samozatrzaskowa. Boczne powierzchnie mocowania do łap dociskowych. Brak wrzeciona, które mogłoby się zabrudzić na przykład w trakcie obróbki elektroerozyjnej.

Prostopadłość¹: 100 mm = 0,005 mm

Równoległość²: 100 mm = 0,002 mm

Zastosowanie: przeważnie przy produkcji narzędzi na szlifierkach, frezarkach i maszynach grawerskich, na wiertarkach współrzędnoosiowych, do prac pomiarowych i kontrolnych oraz do procesów produkcyjnych wymagających maksymalnej dokładności mocowania.
