Frez do profilowania torusowy Ø 1 mm, 4-ostrzowy, promień naroża 0,2 mm, powłoka Perrox, typ H, G-Mold 65T Gühring
- Frez torusowy VHM Ø 1 mm, r 0,2 mm, 4 ostrza, Perrox. Większy promień zwiększa trwałość krawędzi i stabilność procesu; ostrze centralne i zaszlifowana szyjka usprawniają pracę w kieszeniach i prowadnicach.
Frez torusowy Gühring Ø 1 mm – pełnowęglikowy, 4-ostrzowy, promień naroża 0,2 mm, powłoka Signum, G-Mold 65T
Frez torusowy Gühring Ø 1 mm z serii G-Mold 65T to narzędzie do precyzyjnego profilowania i obróbki wykańczającej w produkcji form i detali wymagających najwyższej jakości powierzchni. Wykonany z pełnowęglika (VHM) i pokryty powłoką Signum, zapewnia zwiększoną odporność na ścieranie, dłuższą żywotność i stabilną pracę nawet w wymagających materiałach.
Geometria frezu obejmuje cztery ostrza, linię skrętu rowka 30°, zaszlifowaną szyjkę dla lepszego dostępu oraz ostrze centralne, które umożliwia również nawiercanie. Promień naroża 0,2 mm poprawia wytrzymałość krawędzi tnących i jakość obrabianej powierzchni.
Cechy i zalety
- Powłoka Signum: wyjątkowa odporność na zużycie, gładka powierzchnia skrawania
- Promień naroża 0,2 mm: większa trwałość krawędzi i lepsze wykończenie detali
- 4 ostrza: wysoka wydajność i precyzyjna obróbka

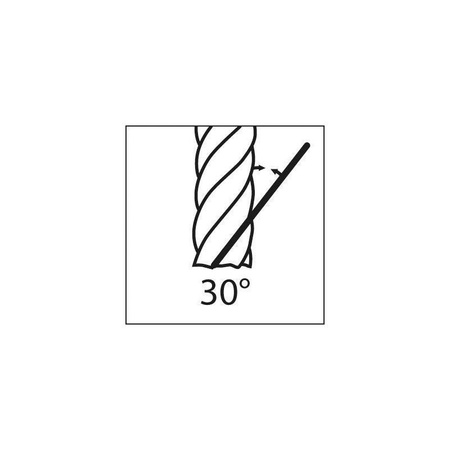

- Linia skrętu rowka 30°: optymalne odprowadzanie wióra i stabilne skrawanie
- Ostrze centralne: możliwość nawiercania i obróbki w ograniczonych przestrzeniach
- Zaszlifowana szyjka: łatwiejszy dostęp do kieszeni i prowadnic form
Parametry skrawania – interpretacja
- INOX ferryt./martenz. fz: 0,01 mm – posuw na ostrze dla stali nierdzewnych
- Stale < 700 N/mm²: 200 m/min – parametry skrawania dla stali konstrukcyjnych
- Stale < 1000 N/mm²: 200 m/min – dla stali wyższej wytrzymałości
- Żeliwo GG/GTS: 185 m/min – dla żeliwa szarego
- Żeliwo GGG: 125 m/min – dla żeliwa sferoidalnego
- Stale hartowane do 55 HRC: 90 m/min
- Stale hartowane do 60 HRC: 54 m/min
Dobór właściwych parametrów posuwu i prędkości skrawania pozwala zoptymalizować proces, wydłużyć żywotność frezu i uzyskać najwyższą jakość powierzchni.

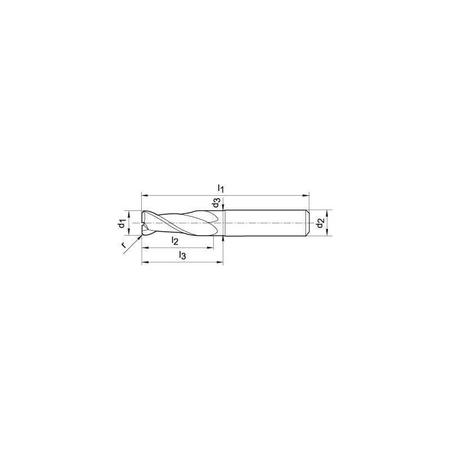

Dane techniczne
- Średnica frezu (d1): 1 mm
- Promień naroża (r): 0,2 mm
- Długość części skrawającej (L2): 1 mm
- Średnica szyjki (d3): 0,92 mm
- Długość całkowita (L1): 45 mm
- Średnica chwytu (d2): 4 mm (h6)

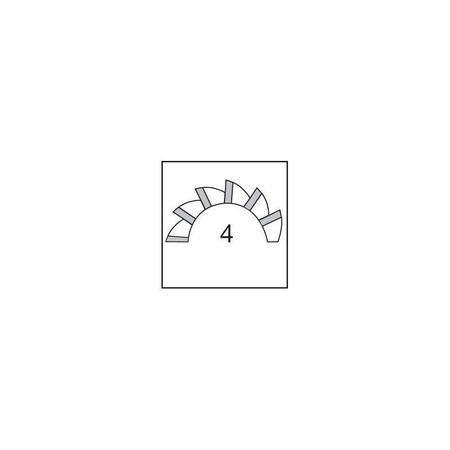

- Liczba ostrzy: 4
- Linia skrętu rowka: 30°
- Powłoka: Signum
Zastosowanie

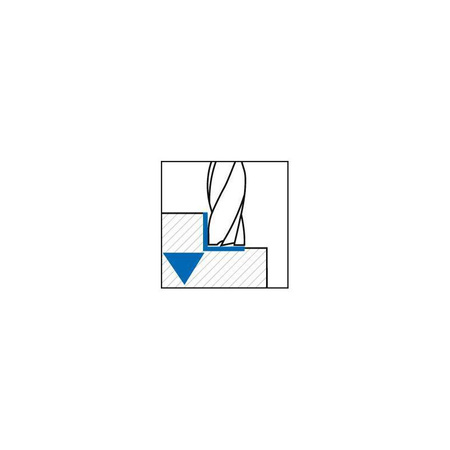

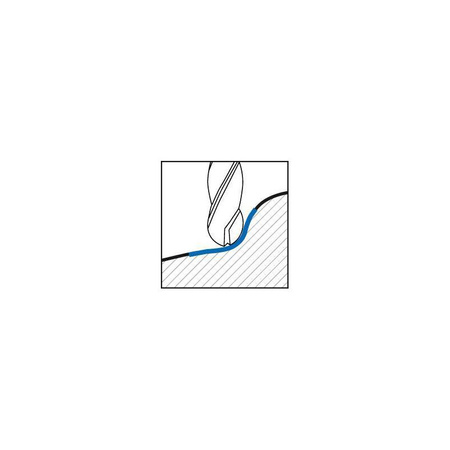

- Profilowanie i wykańczanie detali precyzyjnych

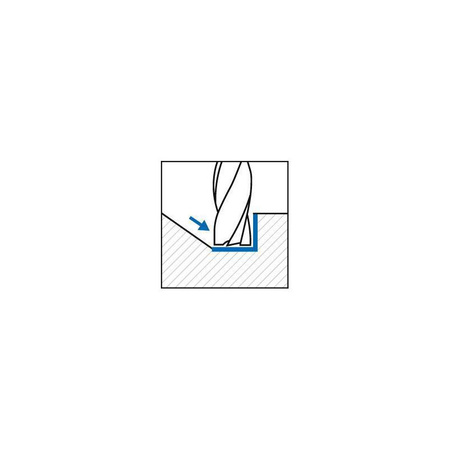

- Obróbka kieszeni i prowadnic w płytach formujących
- Stale hartowane do 60 HRC
- Żeliwo szare i sferoidalne
- Produkcja form wymagających najwyższej precyzji
