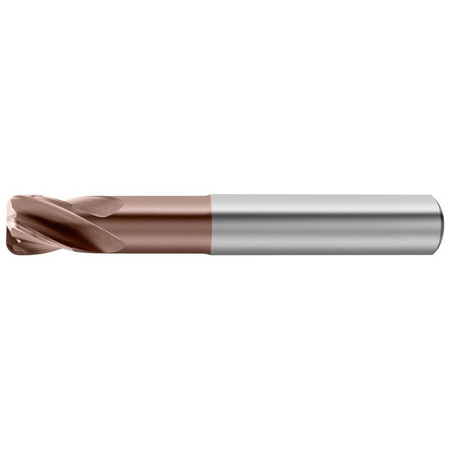

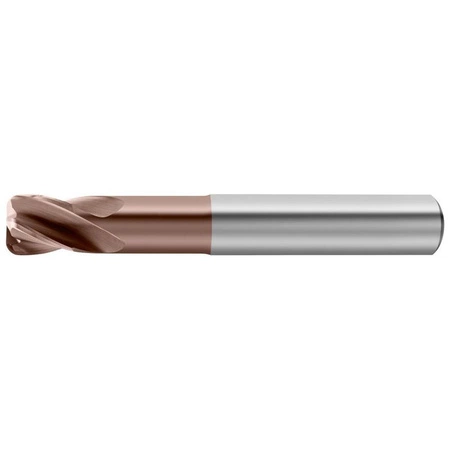

Frez do profilowania torusowy Ø 1 mm, 4-ostrzowy, promień naroża 0,1 mm, powłoka Perrox, typ H, G-Mold 65T Gühring
- 4-ostrzowy frez torusowy VHM Ø 1 mm z promieniem 0,1 mm i powłoką Perrox. Zaszlifowana szyjka ułatwia dostęp, a ostrze centralne pozwala na nawiercanie. Precyzyjna obróbka stali do 60 HRC przy gładkim wykończeniu powierzchni.
Frez torusowy Gühring Ø 1 mm – pełnowęglikowy, 4-ostrzowy, promień naroża 0,1 mm, powłoka Signum, G-Mold 65T
Frez torusowy Gühring Ø 1 mm z serii G-Mold 65T to precyzyjne narzędzie do profilowania i obróbki wykańczającej w produkcji form. Wykonany z pełnowęglika (VHM) o podwyższonej twardości i pokryty powłoką Signum, gwarantuje odporność na zużycie, długą żywotność oraz stabilne parametry pracy nawet w twardych materiałach.
Geometria frezu obejmuje cztery ostrza, linię skrętu rowka 30°, ostrze centralne umożliwiające nawiercanie oraz zaszlifowaną szyjkę dla lepszego dostępu do trudno dostępnych obszarów. Promień naroża 0,1 mm zwiększa trwałość krawędzi tnącej oraz poprawia jakość powierzchni obrabianego detalu.
Cechy i zalety
- Powłoka Signum: wyjątkowa odporność na zużycie i gładka powierzchnia skrawania
- 4 krawędzie tnące: wysoka wydajność i precyzja obróbki
- Promień naroża 0,1 mm: większa wytrzymałość krawędzi i lepsze wykończenie detalu
- Ostrze centralne: możliwość nawiercania i pracy w ograniczonych przestrzeniach

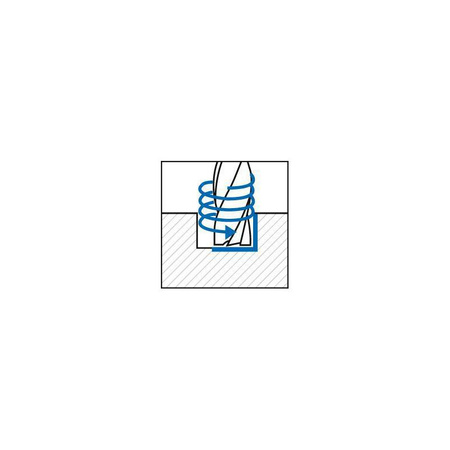

- Zaszlifowana szyjka: precyzyjna obróbka prowadnic, kieszeni i profili

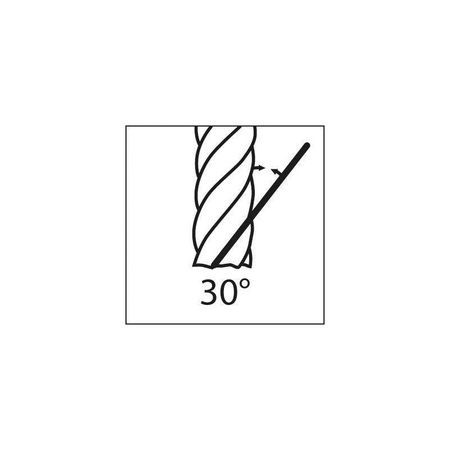

- Linia skrętu rowka 30°: optymalne odprowadzanie wióra i stabilne skrawanie
Parametry skrawania – interpretacja
- INOX ferryt./martenz. fz: 0,01 mm – posuw na ostrze przy obróbce stali nierdzewnych
- Stale < 700 N/mm²: 200 m/min – rekomendowana prędkość skrawania dla stali konstrukcyjnych
- Stale < 1000 N/mm²: 200 m/min – parametry dla stali wyższej wytrzymałości
- Żeliwo GG/GTS: 185 m/min – parametry dla żeliwa szarego
- Żeliwo GGG: 125 m/min – parametry dla żeliwa sferoidalnego
- Stale hartowane do 55 HRC: 90 m/min
- Stale hartowane do 60 HRC: 54 m/min
Odpowiedni dobór parametrów skrawania pozwala na uzyskanie optymalnej jakości powierzchni, wysokiej trwałości narzędzia oraz stabilności procesu.

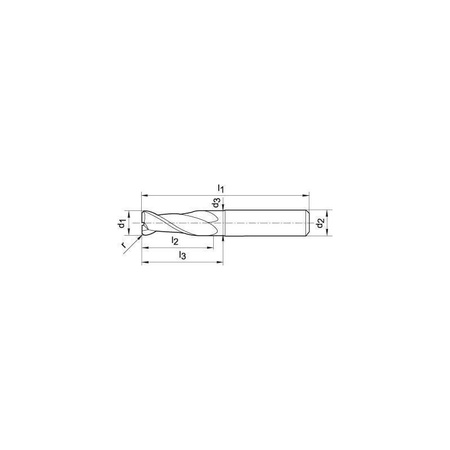

Dane techniczne
- Średnica frezu (d1): 1 mm
- Promień naroża (r): 0,1 mm
- Długość części skrawającej (L2): 1 mm
- Średnica szyjki (d3): 0,92 mm
- Długość całkowita (L1): 45 mm
- Średnica chwytu (d2): 4 mm (h6)
- Liczba ostrzy: 4
- Linia skrętu rowka: 30°
- Powłoka: Signum
Zastosowanie

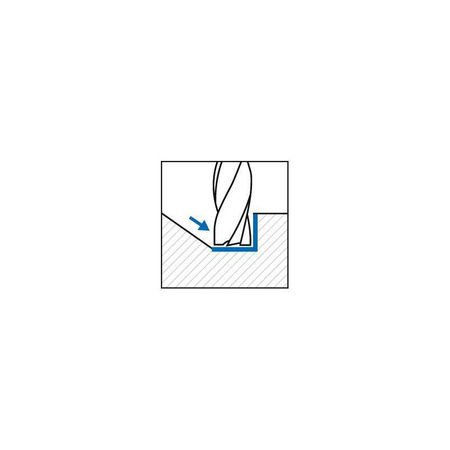

- Profilowanie detali z wysoką dokładnością kątową

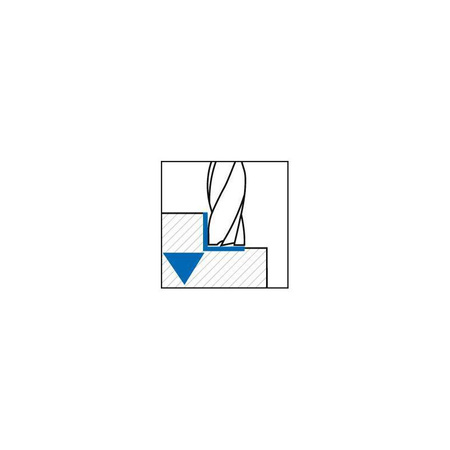

- Obróbka wykańczająca prowadnic i kieszeni w płytach formujących
- Stale hartowane do 60 HRC
- Żeliwo szare i sferoidalne
- Produkcja form wymagających najwyższej precyzji
