Frez do obróbki zgrubnej pełnowęglikowy TiAlN Ø 10 mm, 4-ostrzowy, typ HR, długi, chwyt HB, norma zakładowa, FORMAT

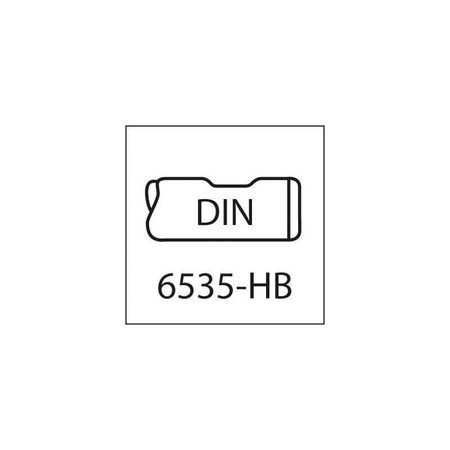

- VHM TiAlN, 4-ostrzowy HR Ø10 mm. Agresywne, stabilne zdzieranie materiału; łamacze wióra ułatwiają odprowadzanie. Chwyt HB dla precyzji w HSC.

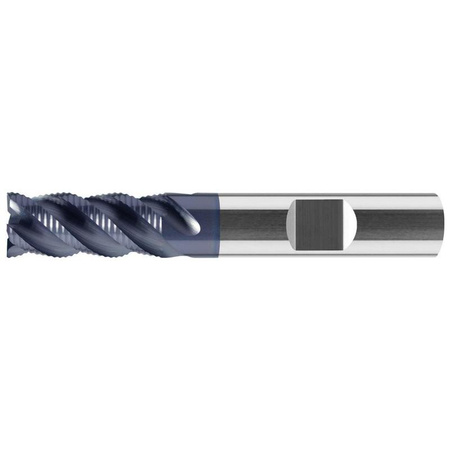

Frez do obróbki zgrubnej FORMAT Ø 10 mm – pełnowęglikowy, 4-ostrzowy, typ HR, powłoka TiAlN
Frez FORMAT Ø 10 mm w wersji HR to wytrzymałe narzędzie przeznaczone do intensywnej obróbki zgrubnej. Wykonany z pełnowęglika VHM i pokryty powłoką TiAlN, zapewnia wysoką odporność na temperaturę i ścieranie, co pozwala na pracę w trudnych warunkach produkcyjnych.
Dzięki 4-ostrzowej konstrukcji oraz bocznym łamaczom wióra frez efektywnie usuwa materiał, wytwarzając małe i łatwe do odprowadzenia wióry. Przekłada się to na czystszą obróbkę, większą trwałość narzędzia oraz lepszą jakość powierzchni obrabianych detali. Narzędzie dedykowane do stali konstrukcyjnych, nierdzewnych i stopów tytanu.
Cechy i korzyści
- Pełnowęglik VHM – trwałość i odporność na duże obciążenia
- Powłoka TiAlN – wytrzymałość na wysokie temperatury i zużycie

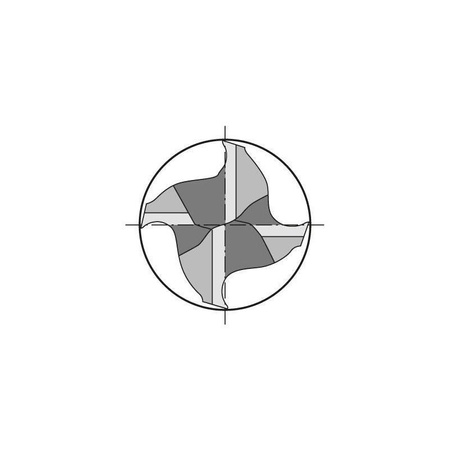

- 4 ostrza – równomierne skrawanie i wysoka wydajność
- Łamacze wióra – sprawne odprowadzanie wiórów, lepsza jakość powierzchni
- Typ HR – zoptymalizowany pod kątem stali nierdzewnych i trudnych materiałów
Parametry skrawania – interpretacja
Podane w specyfikacji wartości to zalecane parametry dla różnych grup materiałowych:
- INOX ferryt./martenz. fz = 0,017 mm – posuw na ostrze dla stali nierdzewnej ferrytowej i martenzytycznej.
- Stale < 1000 N/mm² – 250 oraz Stale < 1400 N/mm² – 220 – sugerowane prędkości skrawania (Vc) w m/min dla stali konstrukcyjnych o różnej wytrzymałości.
- INOX ferryt./martenz. – 145 – zalecany parametr dla obróbki stali nierdzewnych.
- Tytan > 850 N/mm² – 120 – parametry pracy dla stopów tytanu.
Optymalny dobór posuwu i prędkości obróbki pozwala na zwiększenie efektywności, poprawę jakości powierzchni i dłuższą żywotność frezu.

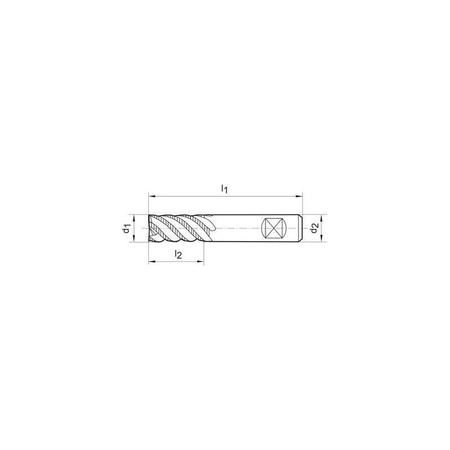

Dane techniczne
- Średnica frezu (d1): 10 mm
- Długość części skrawającej (L2): 22 mm
- Długość całkowita (L1): 72 mm
- Średnica chwytu (d2): 10 mm (h6)
- Liczba ostrzy: 4
- Powłoka: TiAlN
- Parametry skrawania: fz = 0,017 mm; Vc = 220–250 m/min
- Materiały obrabiane: stale do 1400 N/mm², INOX, stopy tytanu
Zastosowanie

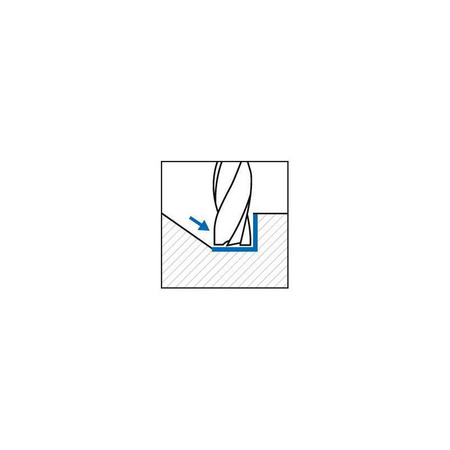

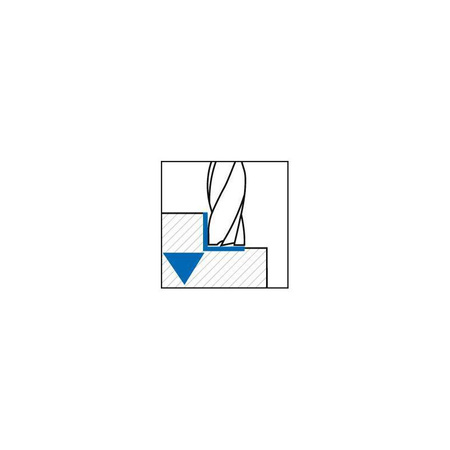

- Obróbka zgrubna – szybkie usuwanie dużych naddatków materiałowych
- INOX – przeznaczony do stali nierdzewnych ferrytowych i martenzytycznych
- Tytan – obróbka stopów o wysokiej wytrzymałości (> 850 N/mm²)
- Stale konstrukcyjne – zastosowanie do stali o wytrzymałości do 1400 N/mm²
- Zastosowania przemysłowe – frezowanie seryjne i warsztatowe
