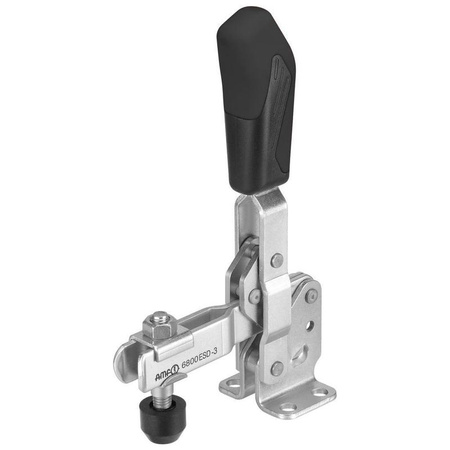

Zacisk kolankowy pionowy ESD 1,2 kN, rozmiar 3, 6800 ESD AMF

Zacisk kolankowy pionowy ESD AMF 562487 – rozmiar 3, 1,2 kN, uchwyt antystatyczny

Zacisk szybkomocujący pionowy AMF 562487 w rozmiarze 3 to solidny i bezpieczny docisk ESD przeznaczony do stosowania w strefach ochrony przed wyładowaniami elektrostatycznymi (EPA). Dzięki zgodności z normą DIN EN 61340-5-1 doskonale sprawdza się w montażu, testowaniu i serwisowaniu delikatnych podzespołów elektronicznych.

Model ten posiada otwarte ramię dociskowe oraz poziomą stopę mocującą. Elementy robocze wykonane są z ocynkowanej i pasywowanej stali, a punkty obrotu smarowane. Nity ze stali nierdzewnej pracują w tulejach hartowanych dyfuzyjnie, co zapewnia trwałość i płynność ruchu. Rękojeść wykonana jest z olejoodpornego tworzywa ESD, a jej ergonomiczny kształt i miękkie komponenty gwarantują wysoki komfort użytkowania. Śruba dociskowa M8 × 45 posiada zabezpieczenie przed przypadkowym wypadnięciem.

Cechy i korzyści

• Ochrona ESD: spełnia normę DIN EN 61340-5-1 – bezpieczna praca z komponentami elektronicznymi
• Duża siła mocowania: do 1,2 kN przy sile oporu 2,5 kN
• Wysoka ergonomia: uchwyt z tworzywa ESD z dużą powierzchnią przylegania i miękkimi komponentami
• Trwała konstrukcja: stal ocynkowana, nity nierdzewne, tuleje łożyskowe hartowane dyfuzyjnie
• Regulowany kąt otwarcia: 105°, możliwa zmiana poprzez wciśnięcie kołka oporowego

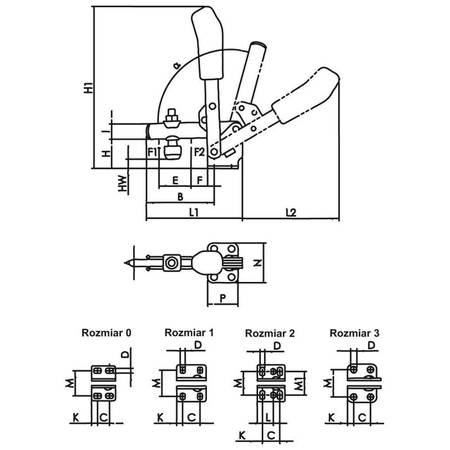

Dane techniczne

• Rozmiar: 3
• Gwint śruby: M8 × 45
• Siła mocowania (F1): 1,2 kN
• Siła oporu (F2): 2,5 kN
• Kąt otwarcia ramienia: 105° (regulowany, domyślnie 60°)
• Waga: 410 g
• W komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową

Zastosowanie

• Strefy EPA: mocowanie elementów elektronicznych w środowiskach chronionych przed ESD
• Montaż i testowanie elektroniki: bezpieczne unieruchamianie wrażliwych komponentów
• Linie produkcyjne: ergonomiczne i szybkie mocowanie w procesach przemysłowych
• Stanowiska serwisowe: solidne i precyzyjne mocowanie podczas napraw i kontroli
